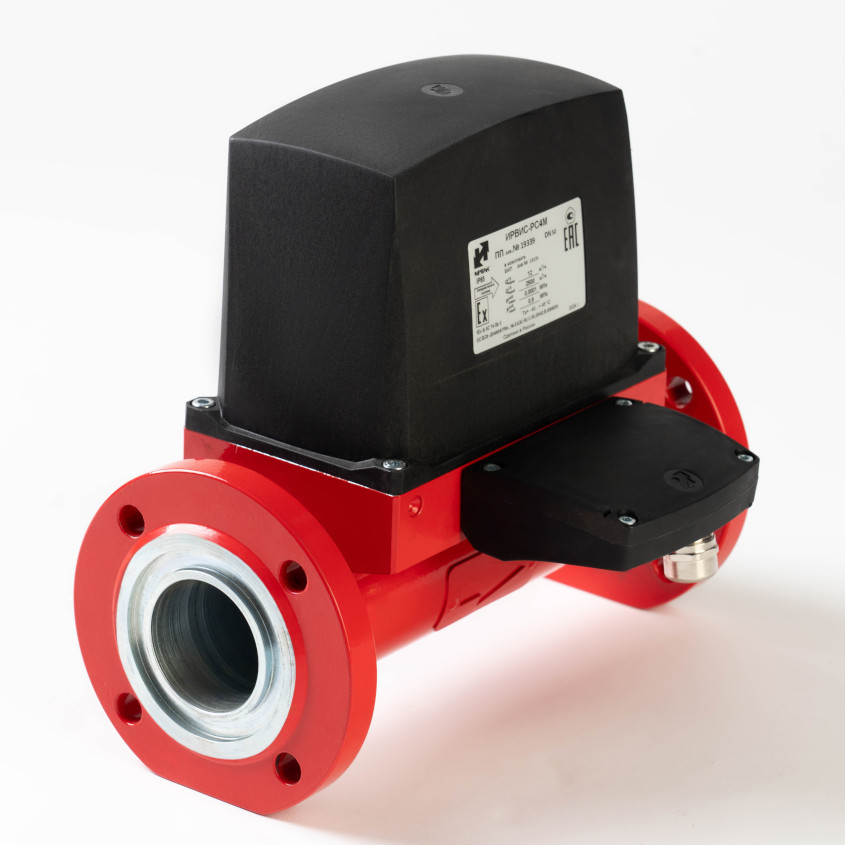

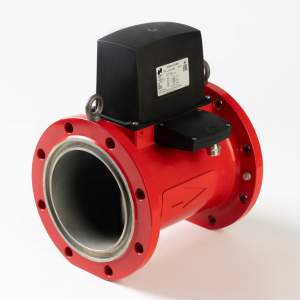

ИРВИС-РС4М

ИРВИС-РС4М
Раздел: Вихревые расходомеры-счетчики и преобразователи расхода ИРВИС-РС4М выпускается в нескольких модификациях, позволяющих вести учет различных газовых сред.

ИРВИС-РС4М-ППС – измерение природного газа, азота, углекислого газа и др. очищенных, осушенных газов.

ИРВИС-РС4М-ДДП – измерение попутного нефтяного газа, воздуха и др. газов, имеющих высокое содержание влаги и твердых примесей.

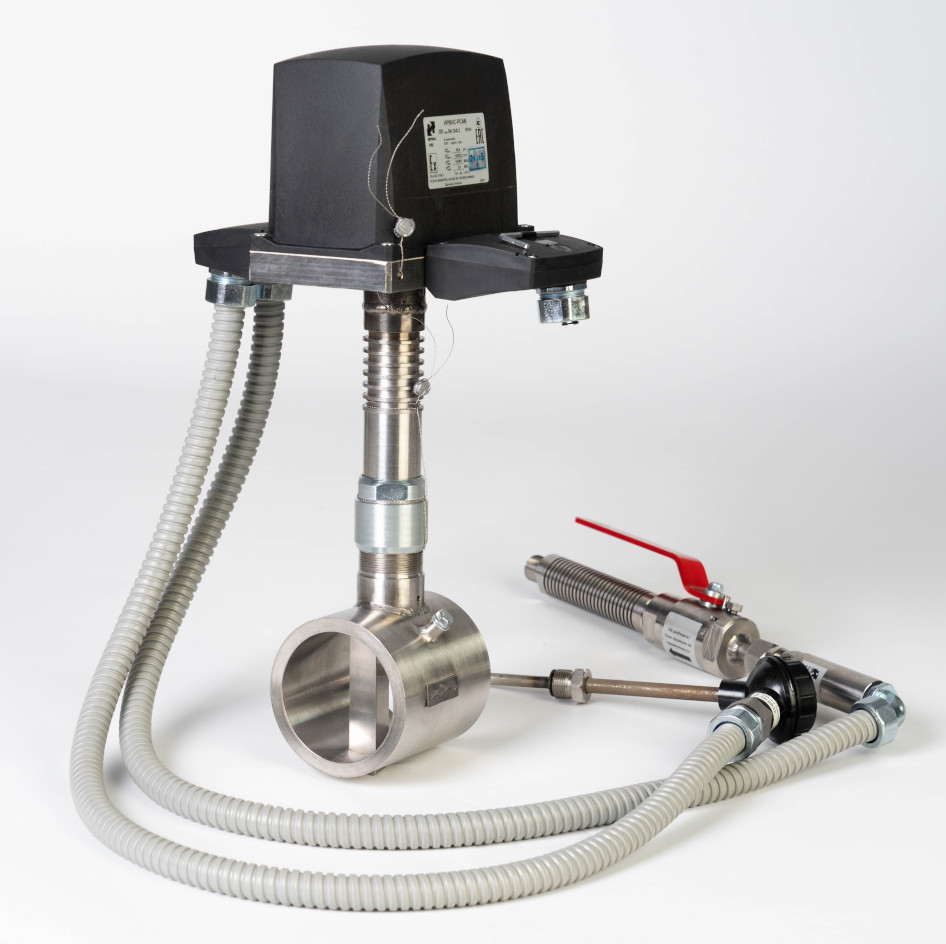

ИРВИС-РС4М-Пар - измерение водяного пара и др. газов с температурой до +250 °С.

Внесены в единый реестр МТР ПАО «Газпром» код группы 43.00.00, ID 002025, (https://zakupki.gazprom.ru/reestr_mtr/index.html)
Технические параметры
Принцип действия
Комплектация
Монтаж
Документы
Программы и инструкции

Основные достоинства

  • широкий диапазон измерений (1:150, 1:300, 1:400) в базовом исполнении
  • не чувствителен к пневмоударам
  • повышенная стойкость к загрязнению газа
  • работа на нестационарных потоках
  • интеллектуальный расходомер (отправка отчётов, отправка SMS о нештатных ситуациях)
  • не требуется измерения перепада давления на счётчике
  • имитационный способ периодической поверки
  • поставка в комплекте с прямолинейными участками
  • в комплекте поставки имитационная катушка расходомера
  • правильность монтажа обеспечивается конструктивом присоединительных частей
  • комплектуется токовым интерфейсом 0–5 мА, 4–20 мА (для использования в автоматиче- ских системах управления)
  • интерфейсы RS-232 и RS-485 с возможностью подключения двух систем телеметрии
  • в комплекте поставки устройство для считывания архивов
  • программное обеспечение для обработки данных с расходомера-счётчика в свободном доступе на сайте производителя

Вернуться на предыдущую страницу

Технические параметры

Измеряемая средаНе агрессивные горючие газы, инертные газы, воздух, водород, гелий, водяной пар и т. п.

Номинальный диаметр полнопроходного исполнения, мм
50, 80, 100, 150, 200, 300

Номинальный диаметр врезного исполнения, мм
до 300

Диапазон измерений объёмного расхода газа при рабочих условиях, м3/ч
от 7,0 до 12000

Диапазон измерения массового расхода пара, т / ч
от 0,0049 до 130,9

Диапазон измерений абсолютного давления, МПа
от 0,05 до 10

Диапазон измерений температуры, 0С
от –40 до +250

Пределы допускаемой относительной погрешности при рабочих условиях, %
от ±0,6 до ±1,2

Пределы допускаемой относительной погрешности при приведении к стандартным условиям, %
от ±0,7 до ±1,5

Питание, В
220, 24

Маркировка взрывозащиты ПП БИП
1ExibdIIСT4X
[Exib] IIC

Межповерочный интервал
3 года

Методика поверки
без проливная (имитационная), проливная



Принцип действия

Принцип действия расходомера-счетчика газа ИРВИС-РС4М основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела (генератор вихрей).

Детектирование вихрей в зависимости от модификации счетчика происходит двумя типами чувствительных элементов: термоанемометром и датчиком пульсаций давления.

Благодаря тому, что чувствительные элементы детекторов вихрей вынесены из потока газа и размещены в канале перетока тела обтекания, расходомеры-счетчики ИРВИС-РС4М отличаются повышенной стойкостью к загрязнению газа.
Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.

Комплектация

Первичный преобразователь

Первичный преобразователь представляет собой отрезок трубопровода с фланцами, в котором установлено тело обтекания, датчики температуры и давления, плата вычислителя.
Тело обтекания представляет собой цилиндр специальной формы. В затененной части цилиндра, поперек потока газа выполнен канал перетока, в котором установлен чувствительный элемент детектора вихрей. Благодаря тому, что чувствительный элемент является детектором работающим в режиме "да", "нет", его замена возможна в процессе эксплуатации и не ведет к внеочередной периодической поверке прибора.
Датчик давления представляет собой первичный преобразователь абсолютного давления, термокомпенсированый во всем диапазоне рабочих температур, с нормированным токовых выходом 4...20 мА.
Датчик температуры представляет собой первичный преобразователь температуры (термосопротивление платиновое с нормирующим усилителем 4...20мА).
Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям и накапливает в энергонезависимой памяти, нарастающим итогом значение прошедшего объема газа и по цифровой линии связи передает информацию об измеряемых параметрах и накопленном объеме газа на специализированный регистратор - "БИП" (блок интерфейса и питания).

Регистратор

Регистратор ведет архивацию измеряемых параметров(глубина архива 100 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезопасным электрическим цепям.
Съем информации с регистратора возможен несколькими способами:

  • Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
  • Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.
  • Перенос информации на персональный компьютер при помощи FLASH-карты, входящей в базовый комплект поставки.
  • Для оперативного контроля регистратор укомплектован ЖКИ индикатором, отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.

Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, с клавиатуры, расположенной на лицевой панели регистратора, реализована возможность изменения состава газа внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации.
Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве "констант".
При выходе прибора из строя учет газа ведется по условно-постоянным значениям, вносимым в память прибора по взаимному согласованию поставщика и потребителя газа.

Монтаж

Первичный преобразователь расходомера-счетчика газа ИРВИС-РС4М может быть установлен в горизонтальный, вертикальный или наклонный трубопровод. В связи с тем, что расходомер практически не загромождает проход трубопровода, в месте установки первичного преобразователя не требуется организация обводного байпасного канала. Для удобства монтажа в базовый комплект поставки включен монтажный комплект, состоящий из ответных фланцев, габаритной катушки имитатора, уплотнительных колец, крепежа, 10 м. соединительного кабеля. Для снижения требований к квалификации монтажной организации и повышения точности измерений в комплект поставки может быть включен прямолинейный измерительный участок, аттестованный заводом изготовителем (вариант "врезки" "И" Приложение 5.2 Руководства по эксплуатации).

Документы

Опросные листы

Техническая документация

РЭ ИРВИС-РС4М до 6.3 МПа (7.6 Мб)
от 31.08.2020
РЭ ИРВИС-РС4М (пар) (6.4 Мб)
от 24.10.2023

Нормативная документация

Интеграция с телеметрией других производителей


Программы и инструкции

Инструкции

И9100-106 Разъяснение по замене БИП, ПП из комплектации прибора (128 Кб)
Только для ПП и БИП, указанных в паспорте прибора (из одного комплекта)
И9100-108 Разъяснение по анализу архива событий счетчиков ИРВИС (178 Кб)
Классификация событий и их влияние на учет газа
И9100-109 Инструкция по эксплуатации комплекта «Диспетчеризация ногами» с ПО «РиКом» (132 Кб)
Применение комплектного флэш-носителя для коммерчекских отчетов и диагностики прибора
И9101-202 Инструкция по вводу состава и плотности газа (301 Кб)
Изменение настроек компонентного состава, плотности газа с клавиатуры БИП и дистанционно
И9101-249 Инструкция по выбору измеряемой среды и метода расчета (698 Кб)
Актуально для внедрения новой (2015 г.) редакции ГОСТ-30319 на приборах, изготовленных до 2017 г.
И9101-208 РИ-3,4,5-400-490 Памятка по эксплуатации (243 Кб)
Памятка оператору, для одноканального (1БИП-1ПП) прибора
И9101-230 РИ-4,5,7-610-880 Памятка по эксплуатации (266 Кб)
Памятка оператору, для многоканального (1БИП-2..4ПП) прибора
И9101-226 Инструкция по замене и промывке детектора вихрей (198 Кб)
Для приборов на попутный газ - с детектором вихрей типа ППС
И9101-253 Диагностика «на месте» при нештатной работе прибора учета газа (113 Кб)
Возможные диагностические действия на месте эксплуатации прибора

Программы

Драйвер для «Адаптера ПК» тип 1 (464 Кб)
для чтения флэш-носителя "Диспетчеризация ногами" до 2019 года – маркировка: белая этикетка «ПК-Флэш»
Драйвер для «Адаптера ПК» тип 2 (8.7 Мб)
для чтения флэш-носителя "Диспетчеризация ногами" с 2019 года – маркировка: серая этикетка «ПК-Флэш»
Драйвер для «Адаптера ПК» тип 3 (2.1 Мб)
для чтения флэш-носителя "Диспетчеризация ногами" с 2022 года – маркировка: оранжевая этикетка «ПК-Флэш»
