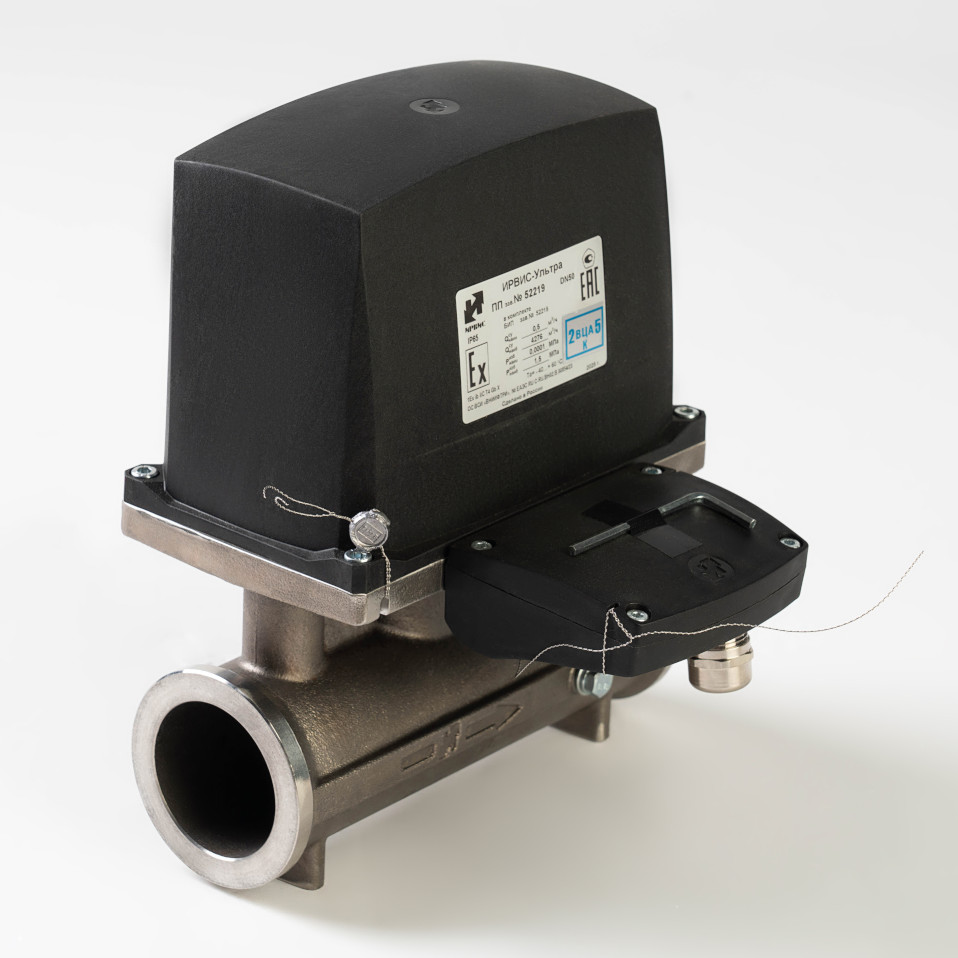

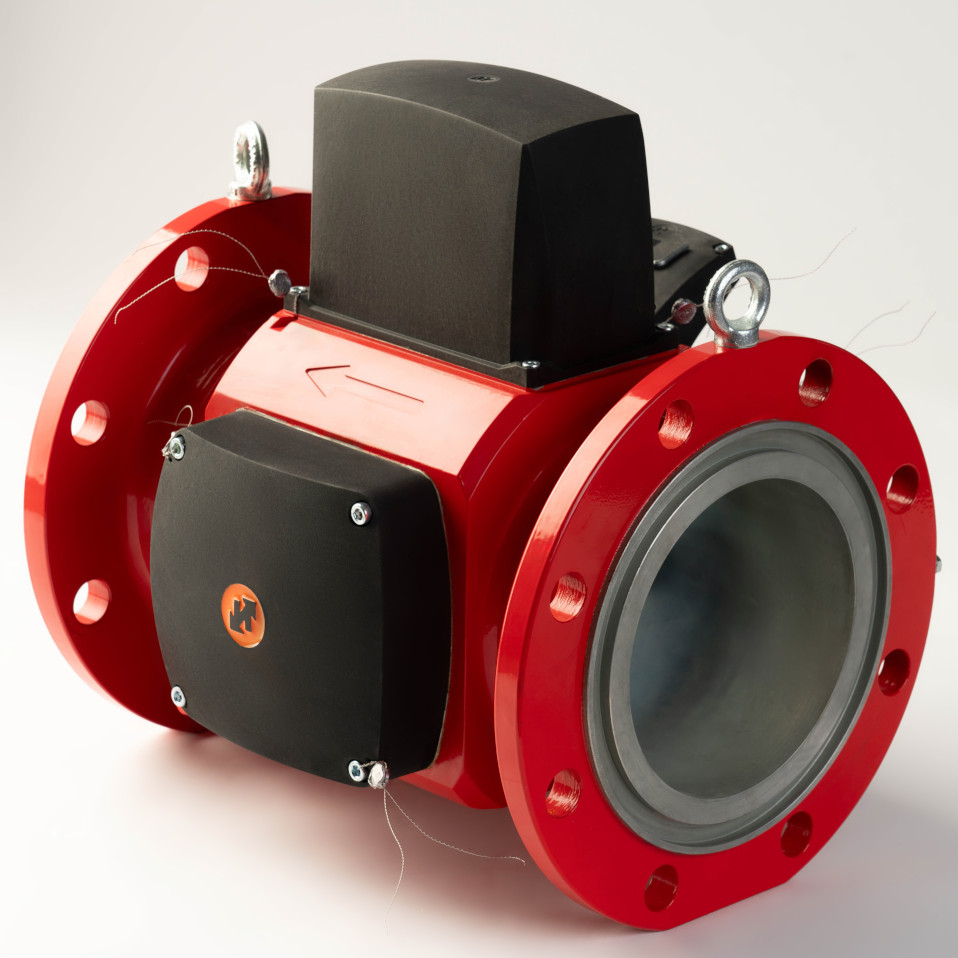

Раздел: Ультразвуковые расходомеры-счетчики Расходомеры-счетчики ультразвуковые ИРВИС-Ультра предназначены для измерения объемного расхода и объема при рабочих условиях природного газа, попутного нефтяного газа, воздуха, водорода, гелия, неагрессивных горючих и инертных газов, (далее – газы), абсолютного давления, температуры, и вычисления объемного (массового) расхода и объема (массы) газов, приведенных к стандартным условиям по ГОСТ 2939-63, энергосодержания природного газа.

Внесены в единый реестр МТР ПАО «Газпром» код группы 43.00.00, ID 004836, ОКПД2.код 26.51.52.110
https://zakupki.gazprom.ru/reestr_mtr/index.html
Имеют сертификат соответствия ИНТЕРГАЗСЕРТ
Технические параметры
Принцип действия
Комплектация
Монтаж
Документы
Программы и инструкции

Основные достоинства

  • широкий диапазон измерений (1:250, 1:400, 1:600) в базовом исполнении
  • не чувствителен к пневмоударам
  • не чувствителен к загрязнениям (с диагностикой допустимого уровня загрязнения)
  • умный расходомер (отправка отчётов, отправка SMS о нештатных ситуациях)
  • не требуется измерения перепада давления на счётчике
  • имитационный способ переодической поверки
  • поставка в комплекте с прямолинейными участками
  • в комплекте поставки имитационная катушка расходомера
  • правильность монтажа обеспечивается конструктивом присоединительных частей
  • комплектуется токовым интерфейсом 0-5 мА, 4-20 мА (для использования в автоматических системах управления)
  • интерфейсы RS 232 и RS 485 с возможностью подключения двух систем телеметрии
  • в комплекте поставки устройство для считывания архивов
  • программное обеспечение для обработки данных с расходомера-счётчика в свободном доступе на сайте производителя
  • в расходомерах ИРВИС-Ультра младших диаметров Ду 50, 80 и 100 используется специально спрофилированный канал проточной части и схема с отражением луча, что значительно повышает чувствительность расходомера и расширяет его динамический диапазон. Данные решения закреплены в п. 1.3, п. 3.1.15 и в п. 3.1.16 ГОСТ 8.611-2913

Вернуться на предыдущую страницу

Технические параметры

Измеряемая средане агрессивные горючие газы, инертные газы, водород, гелий, водяной пар и т.п.

Номинальный диаметр ПП, мм
50, 80, 100, 150, 200, 300, 400

Диапазон измерений объёмного расхода газа при рабочих условиях, м3/ч
от 0,12 до 14000 (для полнопроходного исполнения)

Диапазон измерений скорости газа, м/с
от 0,057 до 48

Диапазон измерений абсолютного давления, МПа
от 0,05 до 16

Диапазон измерений температуры, 0С
от -40 до +250

Пределы допускаемой относительной погрешности при рабочих условиях, %
от ±0,5 до ±1,4

Пределы допускаемой относительной погрешности при приведении к стандартным условиям, %
от ±0,65 до ±1,8

Питание, В
220, 24, 3,6 (автономное, срок службы элементов питания - 3 года)

Маркировка взрывозащиты
ПП - 1Ех ib IIC T4 Gb X
БИП - [Ех ib Gb ] IIC

Межповерочный интервал
3 года

Способ поверки
проливная, имитационная (беспроливная)



Принцип действия

Принцип действия расходомера-счетчика газа ИРВИС-Ультра основан на измерении разности времен прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него.

Принцип действия прибора позволяет измерять расход газа, как в прямом, так и в обратном направления (реверсивные потоки, пример, АГНКС).

Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.

Комплектация

Характеристики Параметры
Первичный преобразователь (ПП), до 4-х ПП Исполнение: полнопроходной, погружной, врезной.
В состав ПП входят: ППР – первичный преобразователь расхода;
ППД – первичный преобразователь давления;
ППТ – первичный преобразователь температуры;
БПУ – блок преобразователя – усилителя;
Блок интерфейсов и питания (БИП), до 4-х каналов подключения ПП Исполнение: корпусное, бескорпусное;
В состав БИП входят: БИ - блок индикации с кнопками управления;
БИЗ – барьер искрозащиты;
РИ – регистратор информации (с интерфейсами RS-232/485);
БПС- блок питания сетевой (при питании БИП от сети 220 В);
АВП – адаптер внешнего питания (при питании БИП от сети 24 В или устройства бесперебойного питания);
ТИ – токовый интерфейс (0-5 мА, 4-20 мА) при заказе;
Устройство бесперебойного питания (УБП-Х-Х) по заказу Исполнение: корпусное, бескорпусное;
В состав УБП входят: БПВ – блок питания внешний;
Блок аккумуляторов;
Автоматический трёхфазный выключатель (при корпусном исполнении);
Шкаф (при корпусном исполнении);
ИРВИС-извещатель, по заказу Обеспечивает дистанционный контроль текущих значений и  архивов со счетчика газа и автоматическое оповещение персонала о нештатных ситуациях;
ШКАФ-ИРВИС-КИП, по заказу Предназначен для установки вторичной аппаратуры узлов учёта газа, других контрольно-измерительных приборов,  приборов электроавтоматики и телемеханики и для обеспечения рабочих температурных условий не менее плюс 5±3°С при температуре окружающей среды менее плюс 5°С.

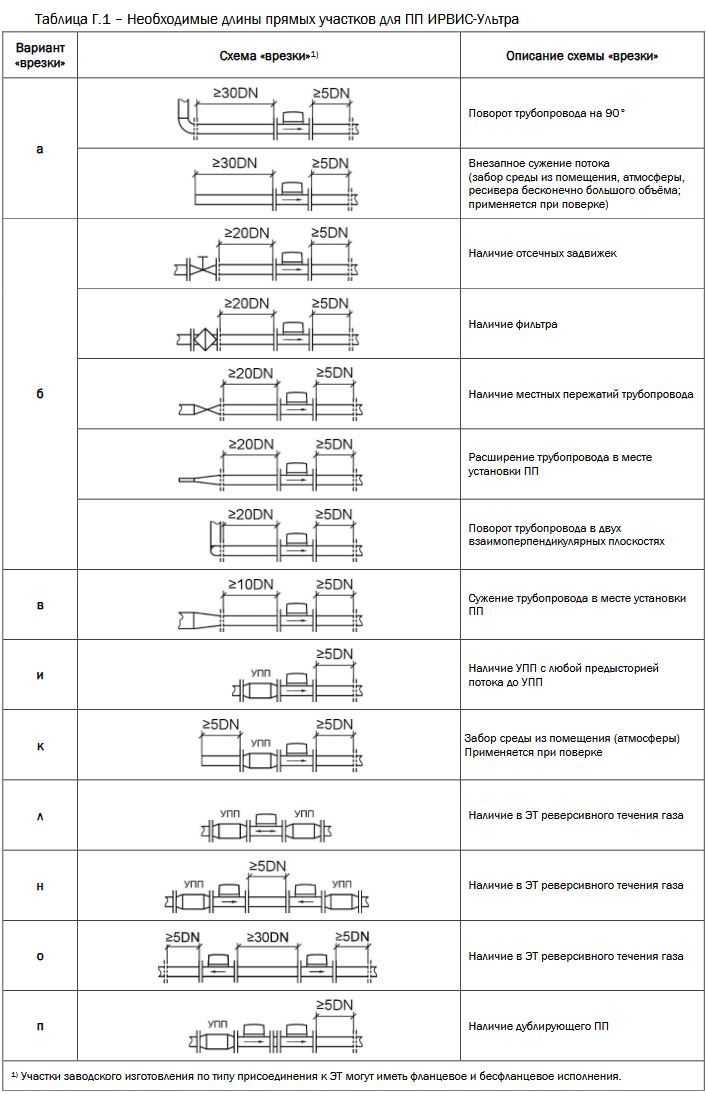

Комплект прямолинейных участков, по заказу Прямолинейный участок до ПП ( 30 Ду, 20 Ду, 10 Ду) в зависимости от варианта врезки;
Прямолинейный участок после ПП ( 5 Ду) при любом варианте врезки;
ФП (УПП) – формирователь потока, устройство подготовки потока    (турбулизатор или турбулизатор-ЭНДО с ответным фланцем) взамен прямолинейного участка до ПП;
Монтажный комплект: Шпильки или болты, гайки, кольцевые прокладки, ответные фланцы;
Имитационная вставка (катушка под ПП): Для монтажа прямолинейных участков в газопровод;
(запрещается использование ПП при монтаже и продувке прямолинейных участков)
Флеш-карта+ USB адаптер (диспетчеризация ногами): Для быстрого переноса данных в электронном виде из счётчика на компьютер;

Монтаж

Документы

Опросные листы

Техническая документация

РЭ7 ИРВИС-Ультра-Пп16-ВП (6.4 Мб)
Полнопроходное исполнение на давления от 2,5 до 16 МПа, с внешним питанием (или УБП) - основное для коммерческого и технологического учета природного газа и ПНГ, наилучшее по точности, динамике измерений, простоте эксплуатации и сопряжению с телеметрией
от 02.09.2024
РЭ7 ИРВИС-Ультра-Пп16-АП (5.0 Мб)
Полнопроходное исполнение на давления до 1,6 МПа, с автономным (от батарей) питанием - только для удаленных узлов учета газа с отсутствием сети 220В, с автономной телеметрией или без телеметрии
от 02.09.2024
РЭ7 ИРВИС-Ультра-Пр16 (6.6 Мб)
Погружное ("лубрикаторное") исполнение, позволяющее выполнять демонтаж первичного преобразователя и удаление загрязнений без остановки расхода, для загрязненных рабочих сред (сжатого воздуха, ПНГ)
от 04.08.2023
РЭ7 ИРВИС-Ультра-Пп-К (7.1 Мб)
от 16.06.2024

Протоколы обмена

Нормативная документация

Примеры проектных решений

УУГ ИРВИС 2-х линейный
Скачать с облака Mail.Ru (5.2 MБ)
УУГ ИРВИС ДУ=100 (80)
Скачать с облака Mail.Ru (13.5 МБ)
УУГ ИРВИС ДУ=50
Скачать с облака Mail.Ru (5.7 МБ)

Интеграция с телеметрией других производителей


Программы и инструкции

Инструкции

И1002-251 Инструкция по вводу состава и плотности газа (127 Кб)
Изменение настроек компонентного состава, плотности газа с клавиатуры БИП и дистанционно
И1002-252 Инструкция по подключению солнечной батареи (62 Кб)
При необходимости дооснащения для автономной работы
И1002-253 Инструкция по выбору измеряемой среды и метода расчета (698 Кб)
Актуально для внедрения новой (2015 г.) редакции ГОСТ-30319 на приборах, изготовленных до 2017 г.
И1002-254 Варианты комплектации для реверсивных расходов (135 Кб)
Актуально, где есть расходы в обратном направлении, например, на АГНКС
И1002-255 РИ-5,7-950-990. Памятка для персонала (247 Кб)
Памятка оператору, для одноканального (1БИП-1ПП) и многоканального (1БИП-2..4ПП) приборов
И1002-256 Диагностика «на месте» при нештатной работе прибора учета газа (127 Кб)
Возможные диагностические действия на месте эксплуатации прибора
И9100-108 Разъяснение по анализу архива событий счетчиков ИРВИС (178 Кб)
Классификация событий и их влияние на учет газа
И9100-109 Инструкция по эксплуатации комплекта «Диспетчеризация ногами» с ПО «РиКом» (132 Кб)
Применение комплектного флэш-носителя для коммерчекских отчетов и диагностики прибора
Применение ПО «Расходомер ИСО» (377 Кб)
Расчет расширенной относительной неопределенности измерения объёмного расхода природного газа, приведённого к стандартным условиям расходомерами ИРВИС-Ультра

Программы

Драйвер для «Адаптера ПК» тип 1 (464 Кб)
для чтения флэш-носителя "Диспетчеризация ногами" до 2019 года – маркировка: белая этикетка «ПК-Флэш»
Драйвер для «Адаптера ПК» тип 2 (8.7 Мб)
для чтения флэш-носителя "Диспетчеризация ногами" с 2019 года – маркировка: серая этикетка «ПК-Флэш»
Драйвер для «Адаптера ПК» тип 3 (2.1 Мб)
для чтения флэш-носителя "Диспетчеризация ногами" с 2022 года – маркировка: оранжевая этикетка «ПК-Флэш»

Дополнительное оборудование


Шкаф КИП
Извещатель И-102
ИРВИС УБП-К
