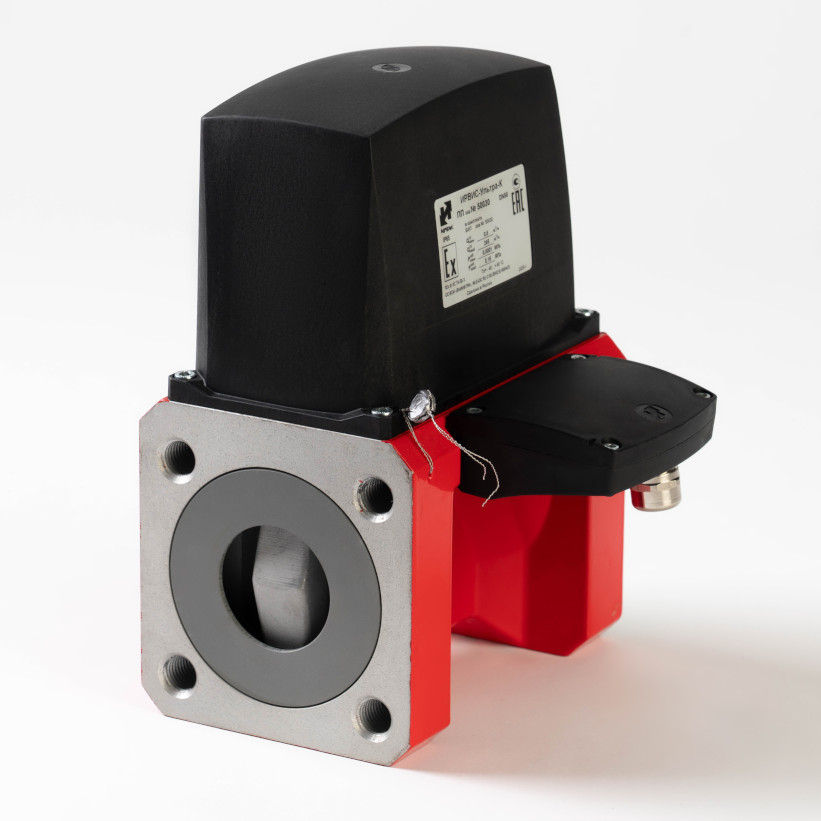

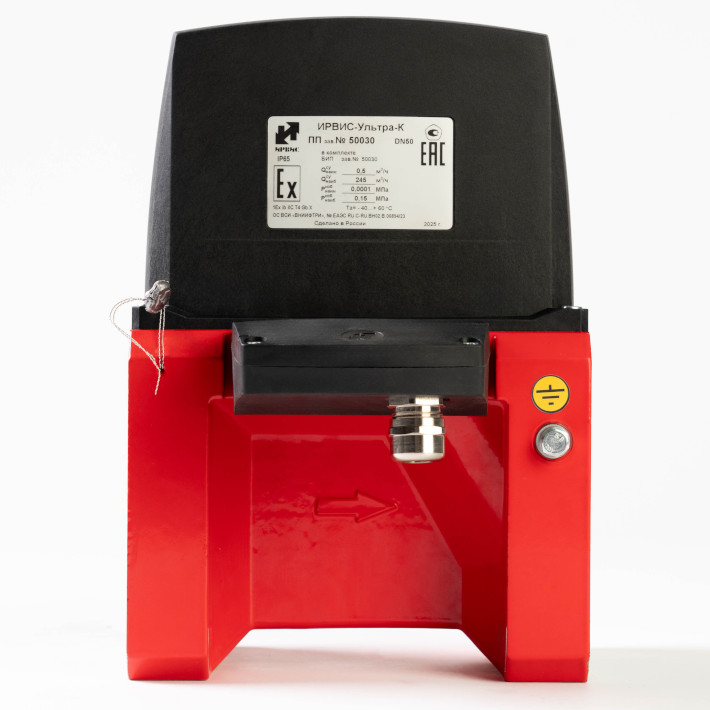

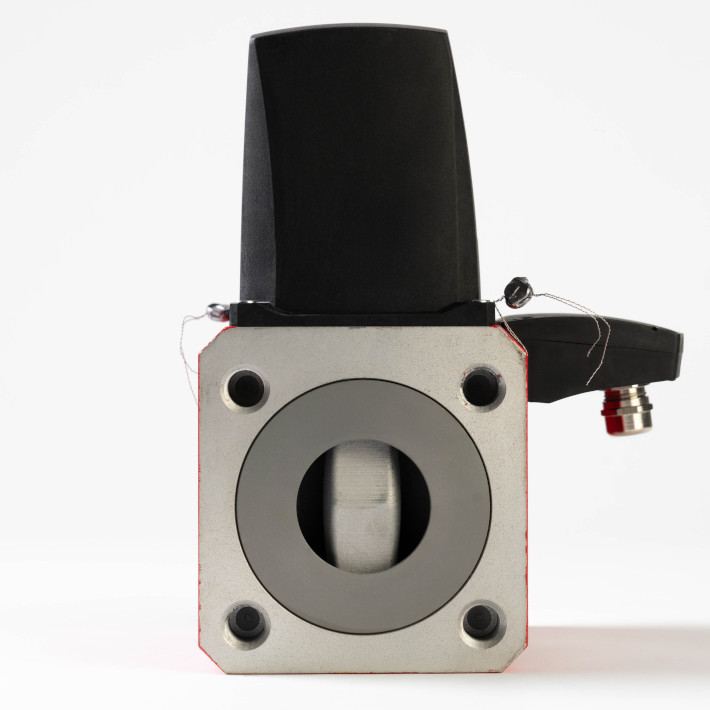

ИРВИС-Ультра-К
|
Раздел: Ультразвуковые расходомеры-счетчики
Расходомеры-счетчики ультразвуковые ИРВИС-Ультра-К предназначены для измерения объемного расхода и объема при рабочих условиях природного газа, попутного нефтяного газа, воздуха, водорода, гелия, неагрессивных горючих и инертных газов, (далее – газы), абсолютного давления, температуры, и вычисления объемного (массового) расхода и объема (массы) газов, приведенных к стандартным условиям по ГОСТ 2939-63, энергосодержания природного газа.
Внесены в единый реестр МТР ПАО «Газпром» код группы 43.00.00, ID 004836, ОКПД2.код 26.51.52.110
https://zakupki.gazprom.ru/reestr_mtr/index.html
Имеют сертификат соответствия ИНТЕРГАЗСЕРТ Технические параметры
Принцип действия
Комплектация
Монтаж
Документы
Программы и инструкции
Основные достоинства- высокая точность измерений
-
широкий диапазон измерений (1:200, 1:400) в базовом исполнении
-
конфигурация измерительного канала имеет специальную форму, которая позволяет
снизить влияние дефектов профиля скорости от предыстории потока и расширить диапазон измеряемых расходов
-
нечувствительность к гидравлическим ударам
-
стабильность метрологических характеристик
-
высокие динамические характеристики
-
возможность работы на нестационарных потоках
-
стойкость к загрязнениям (с диагностикой допустимого уровня загрязнения)
-
не требуется измерения перепада на счётчике
-
измерение расхода газа, как в прямом, так и в обратном направлении
-
имитационный способ периодической поверки
-
комплектуется токовым интерфейсом 0-5 мА, 4-20 мА (для использования в
автоматических системах управления)
-
интерфейсы RS-232 и RS-485 с возможностью подключения двух систем телеметрии
-
в комплекте поставки устройство для считывания архивов
-
программное обеспечение для обработки данных расходомера-счётчика в свободном
доступе на сайте производителя
-
простота монтажа
-
возможность установки в те же габариты, которые имеют ротационные счётчики
|
Вернуться на предыдущую страницу
|
|
Технические параметры
| Измеряемая среда | не агрессивные горючие газы, инертные газы, водород, гелий, водяной пар и т.п. |
Номинальный диаметр ПП, мм | 50 |
Диапазон измерений объёмного расхода газа при рабочих условиях, м3/ч | от 0,4 до 200 |
Диапазон измерений скорости газа, м/с | от 0,057 до 25 |
Диапазон измерений абсолютного давления, МПа | от 0,05 до 1,6 |
Диапазон измерений температуры, 0С | от -40 до +70 |
Пределы допускаемой относительной погрешности при рабочих условиях, % | от ±0,8 до ±0,9 |
Пределы допускаемой относительной погрешности при приведении к стандартным условиям, % | от ±0,9 до ±1,0 |
Питание, В | 220, 24, 3,6 (автономное, срок службы элементов питания - 3 года) |
Маркировка взрывозащиты | ПП - 1Ех ib IIC T4 Gb X
БИП - [Ех ib Gb ] IIC |
Межповерочный интервал | 3 года |
Способ поверки | проливная, имитационная (беспроливная) |
Принцип действия
Принцип действия расходомера-счетчика газа ИРВИС-Ультра-K основан на измерении разности времен прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него.
Принцип действия прибора позволяет измерять расход газа, как в прямом, так и в обратном направления (реверсивные потоки).
Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.
Комплектация
| Характеристики |
Параметры |
| Первичный преобразователь (ПП), до 4-х ПП |
Исполнение: полнопроходное. |
| В состав ПП входят: |
ППР – первичный преобразователь расхода;
ППД – первичный преобразователь давления;
ППТ – первичный преобразователь температуры;
БПУ – блок преобразователя – усилителя; |
| Блок интерфейсов и питания (БИП), до 4-х каналов подключения ПП |
Исполнение: корпусное, бескорпусное; |
| В состав БИП входят: |
БИ - блок индикации с кнопками управления;
БИЗ – барьер искрозащиты;
РИ – регистратор информации (с интерфейсами RS-232/485);
БПС- блок питания сетевой (при питании БИП от сети 220 В);
АВП – адаптер внешнего питания (при питании БИП от сети 24 В или устройства бесперебойного питания);
ТИ – токовый интерфейс (0-5 мА, 4-20 мА) при заказе; |
| Устройство бесперебойного питания (УБП-Х-Х) по заказу |
Исполнение: корпусное, бескорпусное; |
| В состав УБП входят: |
БПВ – блок питания внешний;
Блок аккумуляторов;
Автоматический трёхфазный выключатель (при корпусном исполнении);
Шкаф (при корпусном исполнении); |
| ИРВИС-извещатель, по заказу |
Обеспечивает дистанционный контроль текущих значений и архивов со счетчика газа и автоматическое оповещение персонала о нештатных ситуациях; |
| ШКАФ-ИРВИС-КИП, по заказу |
Предназначен для установки вторичной аппаратуры узлов учёта газа, других контрольно-измерительных приборов, приборов электроавтоматики и телемеханики и для обеспечения рабочих температурных условий не менее плюс 5±3°С при температуре окружающей среды менее плюс 5°С. |
| Комплект прямолинейных участков, по заказу |
Расходомер Ирвис-Ультра-К имеет сниженные требования к длине прямых участков, до 2-ух Ду перед и после расходомера в зависимости от характеристик местных сопротивлений присутствующих до расходомера. |
| Монтажный комплект: |
Шпильки или болты, гайки, кольцевые прокладки, ответные фланцы; |
| Флеш-карта+ USB адаптер (диспетчеризация ногами): |
Для быстрого переноса данных в электронном виде из счётчика на компьютер; |

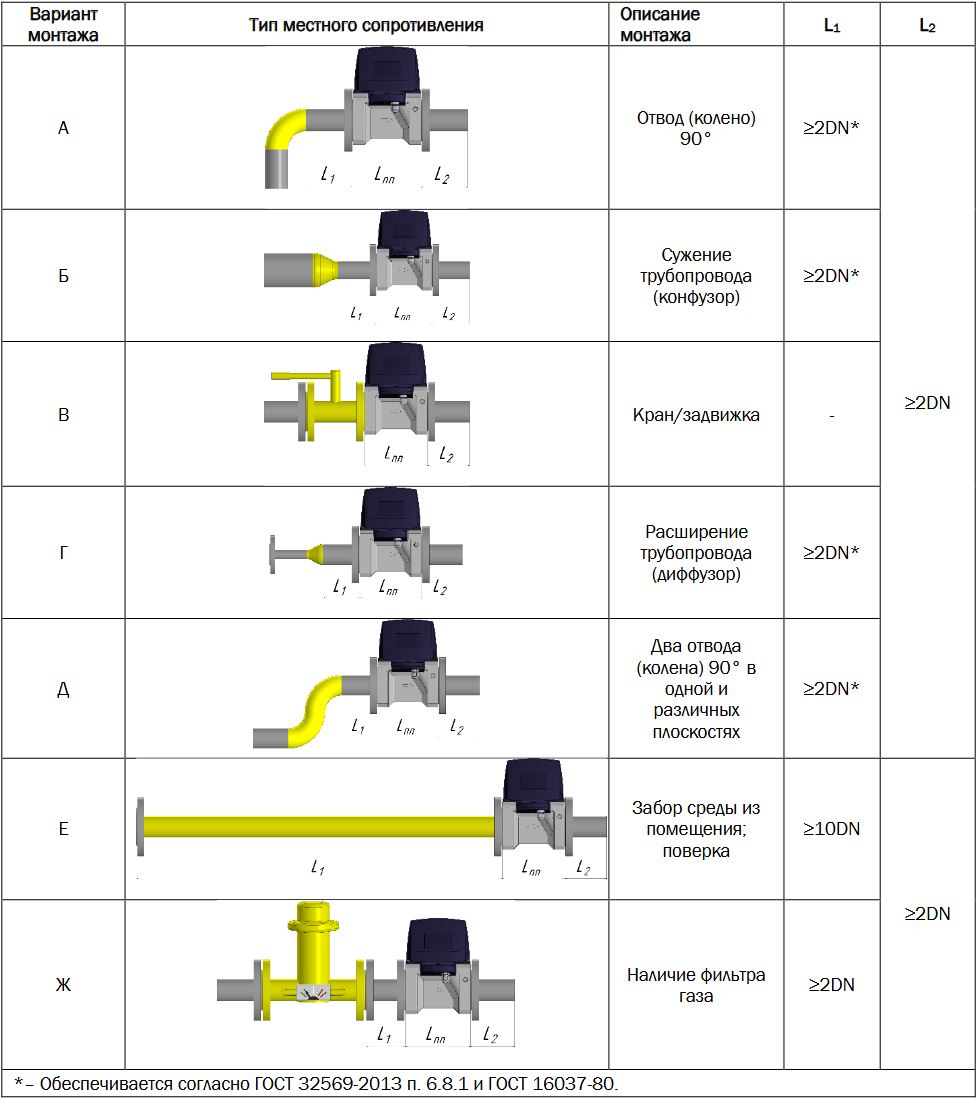

Монтаж
Габаритные характеристики расходомера-счётчика позволяют осуществлять его монтаж вместо ротационных счётчиков газа.
Первичный преобразователь счётчика может монтироваться в любом пространственном положении.
Отсутствуют требования к углу допустимого наклона от продольной и поперечной оси.
Расходомер ИРВИС-Ультра-К имеет сниженные требования к длине прямых участков, до 2-ух Ду перед и после расходомера в зависимости от характеристик местных сопротивлений присутствующих до расходомера.
Допускаемое отклонение внутреннего диаметра измерительного трубопровода от номинального диаметра первичного преобразователя -8%...+10% (или от 46 до 55 мм).
В комплекте поставки присутствует крепеж с возможностью проведения пломбировки на трубопроводе в месте эксплуатации.
Программы и инструкции
Инструкции
|
Применение ПО «Расходомер ИСО»
(377 Кб)
Расчет расширенной относительной неопределенности измерения объёмного расхода природного газа, приведённого к стандартным
условиям расходомерами ИРВИС-Ультра |
